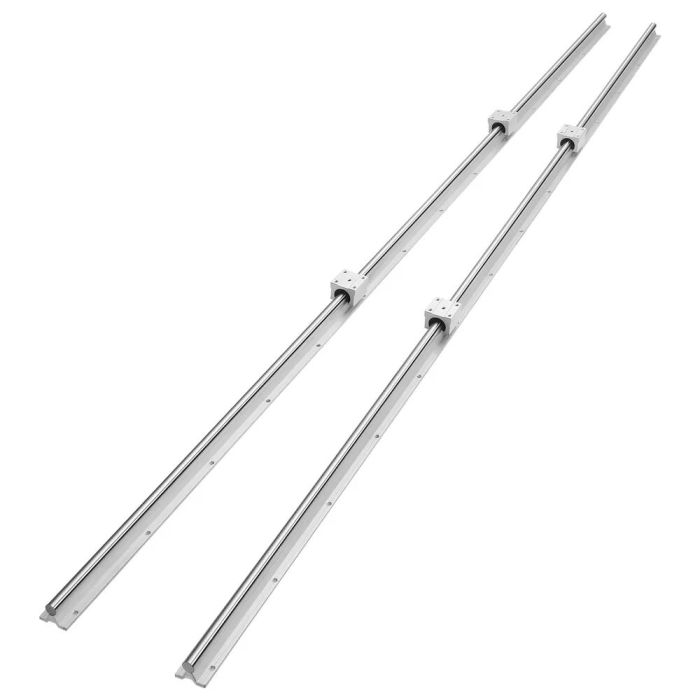

Lineaariset SBR20-ohjauskiskot 1800 mm CNC-koneille

Liukupalkeilla varustetut lineaarijohteet SBR20 1800 mm on suunniteltu automatisoituihin työstökoneisiin ja CNC-jyrsinkoneisiin. Sarja varmistaa tasaisen liukumisen, korkean tarkkuuden ja korroosionkestävyyden, joten se sopii tee-se-itse-projekteihin ja erilaisiin mekaanisiin ratkaisuihin.

Kuvaus:

• Linerijohteiden sarja, jossa on 2 kpl SBR20-kiskoja ja 4 kpl... SBR20UU liukupalat.
• Tarjoaa tasaisen ja tarkan liukumisen ilman häiriöitä, helppo voiman hallinta.
• Suunniteltu CNC-jyrsinkoneille, automatisoiduille koneille ja erilaisille mekaanisille projekteille.
• Pituus: 1800 mm (70,9 tuumaa).

Ominaisuudet:

• Korkea korroosionkestävyys.
• Tasainen liukuminen ja vakaa toiminta.
• Helppo asennus ja käyttö.
• Soveltuu laajasti mekaanisiin projekteihin.

Tekniset tiedot:

• Akselin halkaisija: Φ20 mm.
• Materiaali: runsashiilinen teräs ja alumiini.
• Mallinumero: SBR20-C 1800L.
• Tuotteen mitat (P x L x K): 1800 x 90 x 36,3 mm (70,9 x 3,5 x 1,4 tuumaa).
• Pakkauksen mitat (P x L x K): 1930 x 145 x 80 mm (76 x 5,7 x 3,1 tuumaa).
• Dynaaminen kuormitus (yksikköä kohden): 882 N.
• Staattinen kuormitus (yksikköä kohden): 1370 N.
• Kiinnitysreikien etäisyydet A ja B: 35 mm kumpikin.
• Liukuyksikön mitat (P x L x K): 50 x 48 x 39 mm.
• Liukuyksikön malli: SBR20UU.
• Nettopaino: 13,4 kg.

Toimitussarja:

• 2 kpl. SBR20 lineaarijohteet (1800 mm).
• 4 kpl SBR20UU liukupaloja.
