Lineaariohjauskiskosarja SBR20 2200 mm liukupalikoilla CNC-koneille

Lineaariohjauskiskosarja SBR20 2200 mm on suunniteltu automatisoituihin työstökoneisiin, CNC-jyrsintään ja tee-se-itse-projekteihin. Tämä sarja varmistaa tasaisen liukumisen ja korkean korroosionkestävyyden, joten se sopii erilaisiin teollisuus- ja konepajaratkaisuihin.

Kuvaus:

• Sarja sisältää 2 kpl SBR20 lineaariohjauskiskoja ja 4 kpl SBR20UU liukupalikat.
• Sujuva liukuminen ilman juuttumista varmistaa tarkan liikkeen.
• Korkea korroosionkestävyys mahdollistaa käytön erilaisissa työolosuhteissa.
• Helppo asennus ja käyttö auttavat lineaarijärjestelmän nopeassa asentamisessa.

Ominaisuudet:

• Akselin halkaisija: Φ20 mm
• Liukupalikan malli: SBR20UU
• Dynaaminen kuormitus lohkoa kohden: 882 N
• Staattinen kuormitus lohkoa kohden: 1370 N
• Kiinnitysreikien etäisyys A ja B: 35 mm (1,4 tuumaa)
• Sujuva ja tarkka liukuminen
• Laaja käyttöalue CNC- ja automatisoiduissa laitteissa järjestelmät

Tekniset tiedot:

• Mallinumero: SBR20-C 2200L
• Tuotteen mitat (P x L x K): 2200 x 96 x 50 mm (86,6 x 3,8 x 2 tuumaa)
• Liukupalan koko (P x L x K): 50 x 48 x 39 mm (2 x 1,9 x 1,5 tuumaa)
• Pakkauksen mitat (P x L x K): 2275 x 145 x 80 mm (89,6 x 5,7 x 3,1 tuumaa)
• Materiaalit: Korkeahiilinen teräs ja alumiini
• Nettopaino: 14,9 kg (32,8 (lbs))

Toimitus sarja:

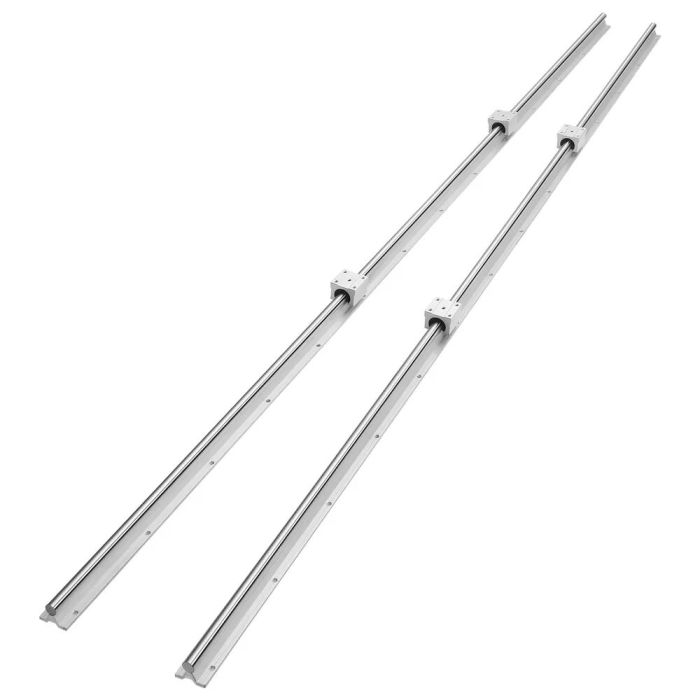

• 2 kpl SBR20 lineaarijohteita, 2200 mm pitkä
• 4 kpl SBR20UU liukupaloja
