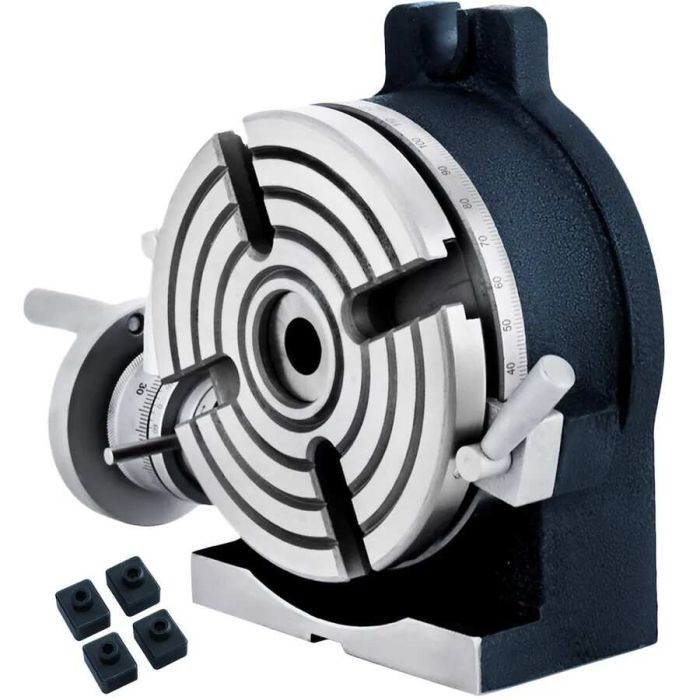

Pysty- ja vaakasuora pyörivä työpöytä, 150 mm, indeksointijärjestelmä

Pysty- ja vaakasuora pyöröpöytä on suunniteltu jyrsinkoneille, mikä varmistaa tarkan työn ja luotettavan indeksoinnin. Tämä halkaisijaltaan 150 mm oleva pöytä sopii erilaisiin koneistusprosesseihin, jotka vaativat tarkkaa asemointia ja säätöä.

Kuvaus:

• 150 mm / 5,9 tuuman pyöreä pyöröpöytä, jossa on pystysuora ja vaakasuora kierto.
• HT200-valurakenne takaa vakauden ja pitkäaikaisen käytön.
• Integroitu 150 mm:n jakopää indeksointijärjestelmällä.
• Sopii erittäin tarkkoihin jyrsinkoneisiin.

Ominaisuudet:

• Pystysuora ja vaakasuora kierto 360°:n pyöröpöydällä asteikolla.
• Säädettävä ruuvi helppoa asemointia varten.
• Korkea tarkkuus 0,04 mm:n yhdensuuntaisuudella kiinnityspinnasta.
• Monitoimipöytä ilmaisilla lisävarusteilla ja indeksointijärjestelmällä.

Tekniset tiedot tiedot:

• Pääasiallinen pystysuuntainen mitta: 205 x 80 mm (8 x 3,15 tuumaa).
• Pääasiallinen vaakasuuntainen mitta: 180 x 170 mm (7 x 6,7 tuumaa).
• Puristuspöydän halkaisija: 150 mm (5,9 tuumaa), urien lukumäärä: 4, leveys: 14 mm.
• Pystysuuntainen kuormitus: 20 kg (44,09 paunaa), puristuskuorma: 40 kg (88,18 paunaa).
• Madon vaihteen välitys: 90:1.
• Osatarkkuus: 45 tuumaa, ympyrätarkkuus: 0,04 mm.
• Paino ilman pakkausta: 11,1 kg (24,47 paunaa).
• Työtason korkeus: 80 mm (3,15 tuumaa), MK: 2."

Toimitussarja:

• Pysty- ja vaakasuora pyöröpöytä säädettävällä ruuvilla.
• Monitoiminen työpöytä 150 mm:n jakopäällä.
• Indeksointijärjestelmä ja ilmaiset lisävarusteet työskentelyyn.
